| 聯泰科技 | 2025-08-11 |
兩山夢想產業園(國家級科技孵化器)是安吉縣產業投資發展集團有限公司成立以來重點布局和打造的金融生態鏈一環，也是落實推進縣域經濟轉型升級、新興產業培育的重要載體。

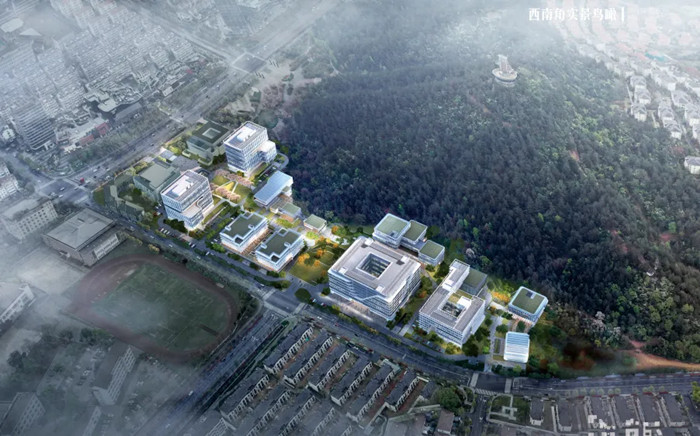

西南角實景鳥瞰圖
項目自2024年開工以來由我司負責BIM全流程管理工作，從方案到施工圖設計再到現場施工，均有BIM技術的服務。
項目前期我司組建了完善的BIM技術服務小組，涵蓋了建筑、結構、給排水、暖通和電氣各專業設計人員，同時配置了BIM建模師、BIM土建工程師、BIM機電工程師及項目資料管理助理，為項目BIM工作順利開展奠定了基礎。
本項目BIM 主要服務范圍有：地下室、單體(8幢)及室外。
本項目BIM 主要服務內容：各范圍內的圖紙校審和綜合管線深化設計，并配合現場安裝，提供輕量化模型及巡場指導服務。
我司在項目實施期間，完成了以下工作：
1. 組織人員制定項目計劃，項目實施標準。
2. 帶領團隊對整個項目的設計圖紙進行詳細分析，校對設計院圖紙，并給出碰撞報告。 本項目BIM提出碰撞問題大約227條，主要是設計圖紙缺項、錯誤和凈高不足的問題，BIM作為機電顧問，對以上問題進行了逐一糾錯，設計院完成圖紙修改后，又進行了最終復核，保證了圖紙的準確性和完整性。
3. 安排人員以設計院CAD圖紙為依據進行全專業建模。 根據項目現場進度，合理安排BIM工程師進行建模工作，過程中及時與設計溝通，為裝修設計提供了設計依據。
4. 根據全專業BIM模型，對碰撞部位進行分析優化。 由于設計院設計時二維圖紙的局限性，發現了很多不合理的機電節點和碰撞難點，與業主方溝通后，對設計圖紙進行了初步的指導，督促設計院進行了修改。
5. 依據業主方工作要求，優化機電專業管線及設備安裝定位。 根據業主要求，對機電全專業進行了深化，給排水專業主要優化了集水井的定位、管線的路由和各類水泵房的管線排布;電氣專業主要優化了主干線的路由以及強電間的排布;暖通專業主要優化了風管系統的路徑、風管的尺寸;綜合方便優化了車道及車位的凈高。
6. 管綜優化后提供最新的機電套管預埋圖紙。 在完成管綜設計的程度上，修改了設計院的機電預埋圖紙，并將整個機電專業套管進行了綜合，以綜合套管圖紙對現場施工進行指導。

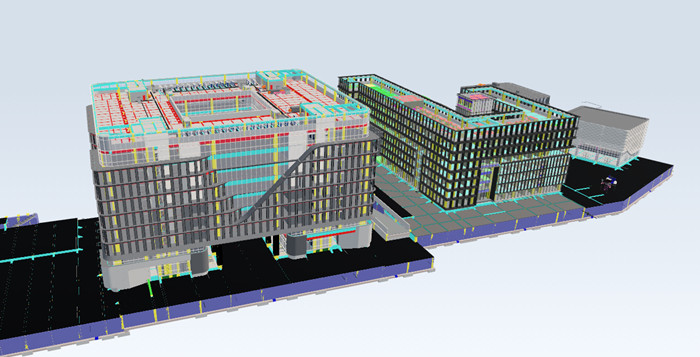

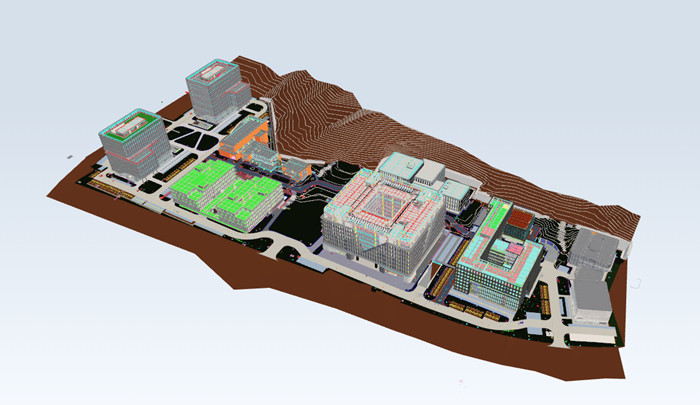

項目整體土建輕量化模型

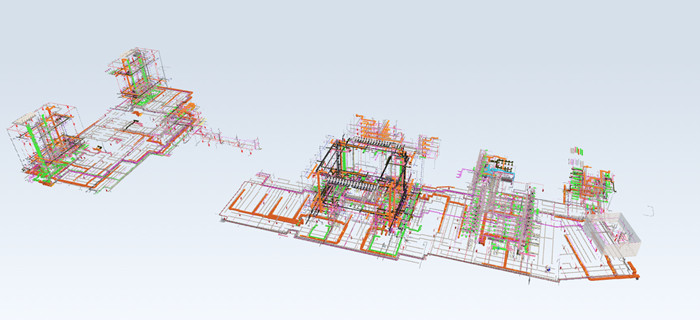

項目整體機電輕量化模型
4#樓、7#樓土建模型

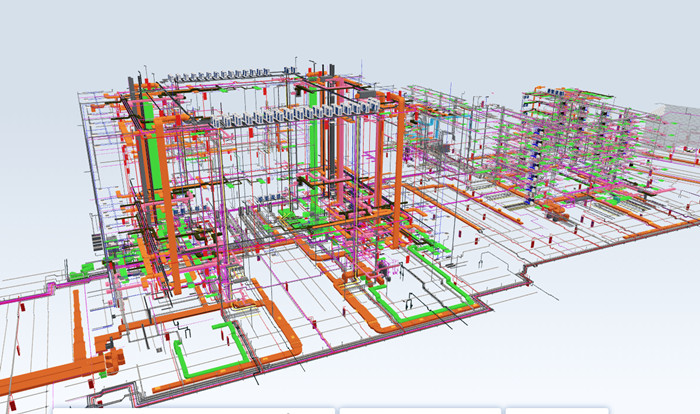

4#樓、7#樓機電模型
安吉縣產業投資發展集團是我司的重點客戶，為積極應對本項目，我司投入了大量的人力和物力，組建全專業人員并更換提升了部分硬件設備，旨在為客戶提供最完美的產品，目前項目建設已經接近尾聲，但是BIM工作還在持續服務，后續竣工階段，我司也將持續參與，為業主提供最全面的服務。
